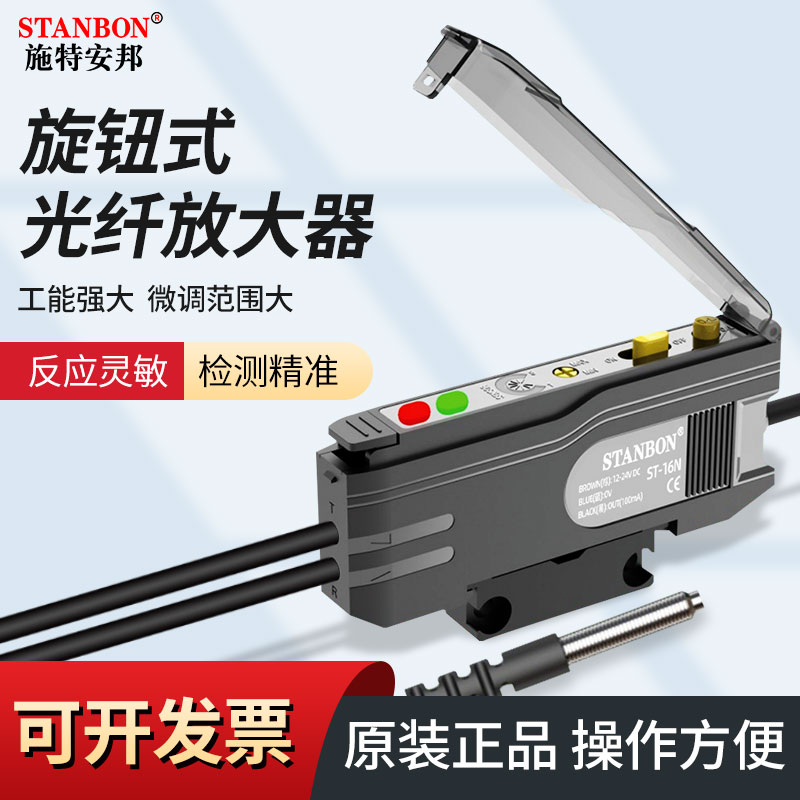

ST-16N旋钮式放大器

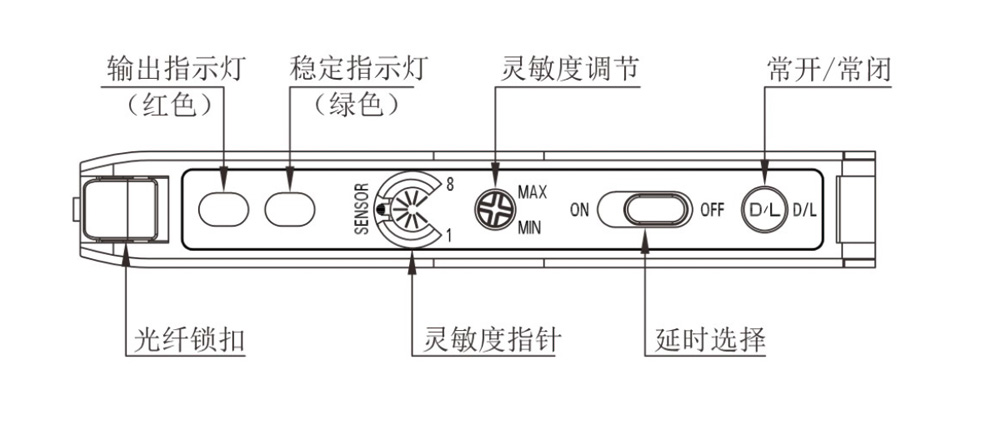

操作面板说明

产品参数

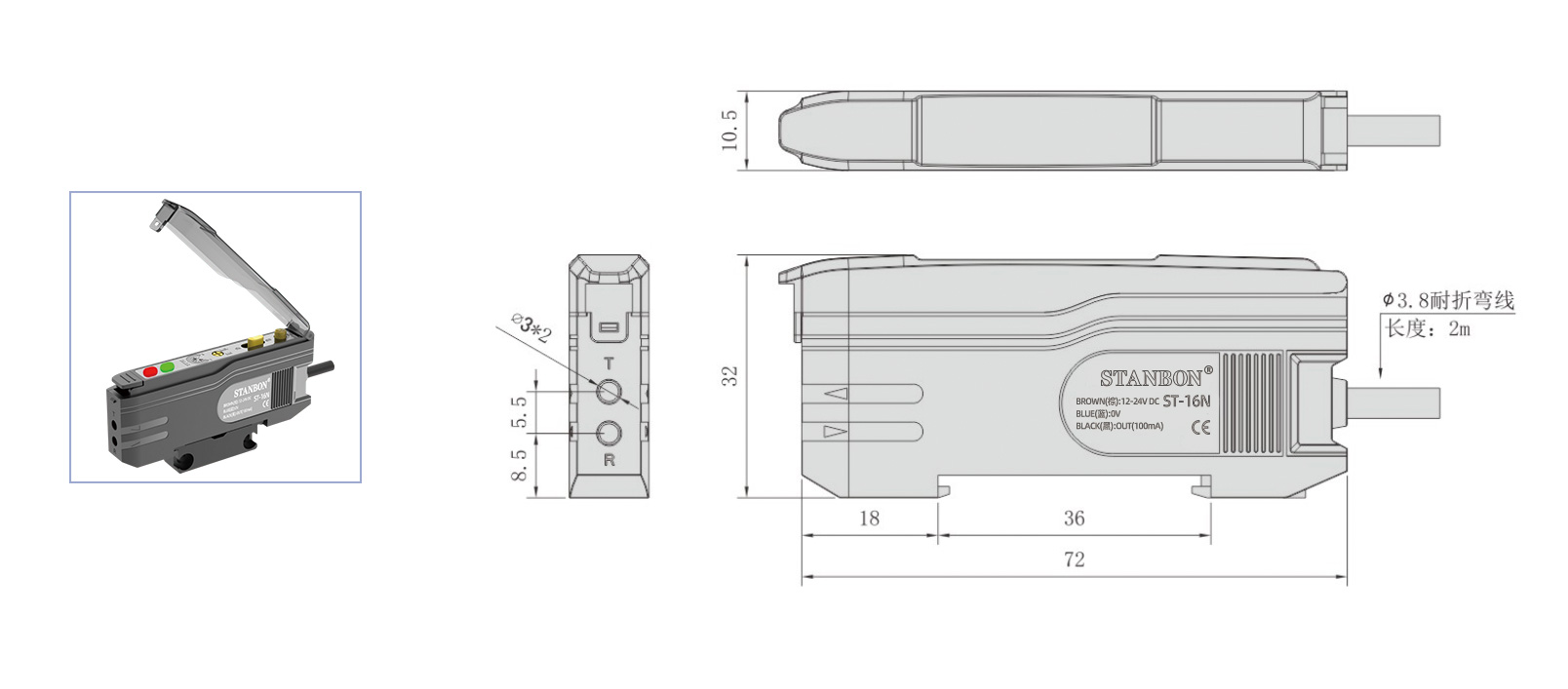

产品尺寸

ST-16N

产品接线图

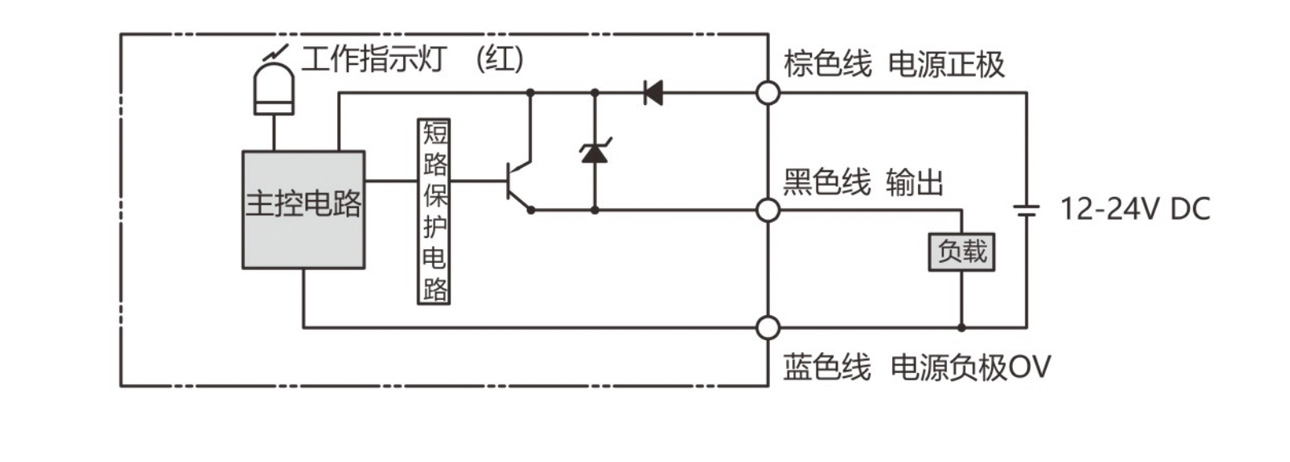

NPN输出

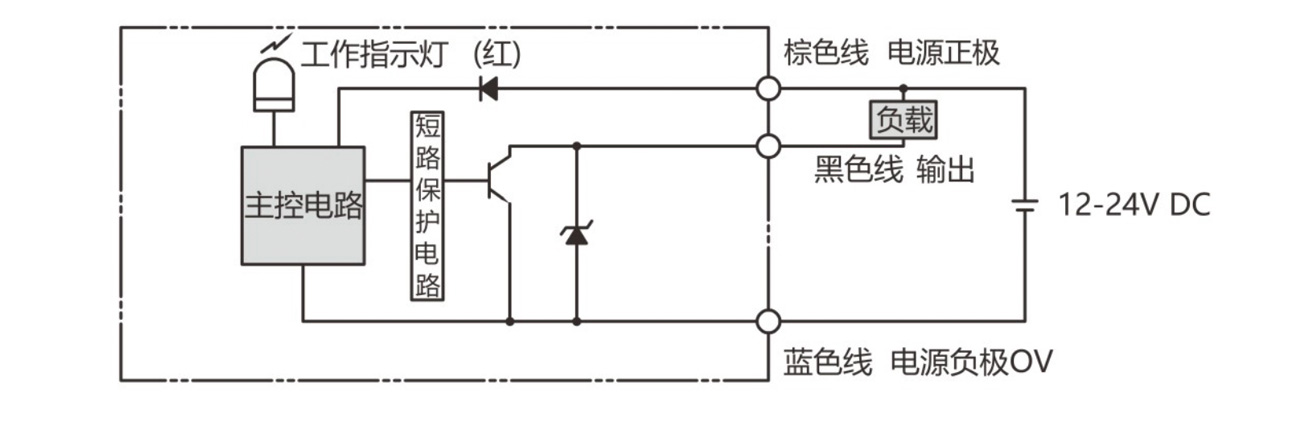

PNP输出

教导实例

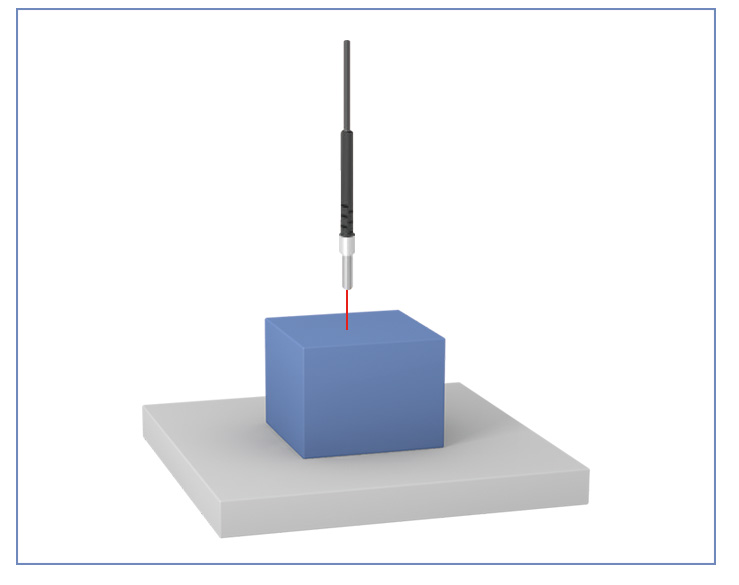

第一步

在被测物体上教导设定

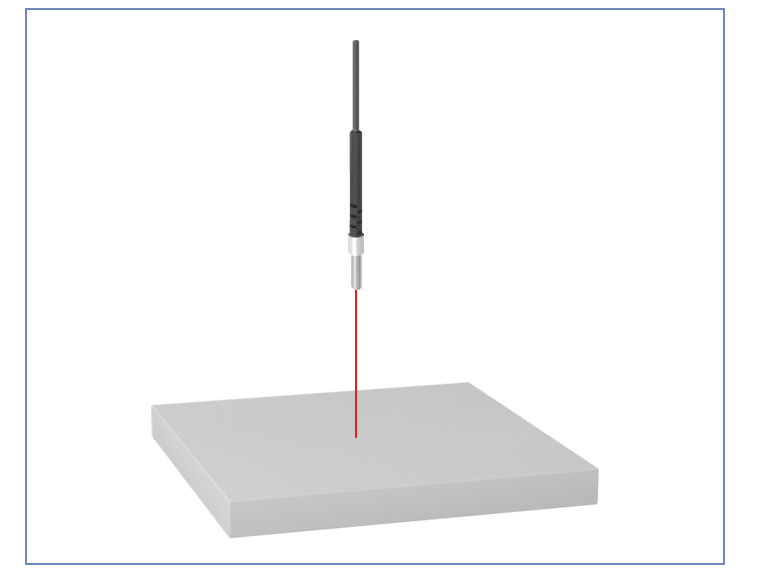

第二步

移走被测物体后在教导设定一次

安装步骤

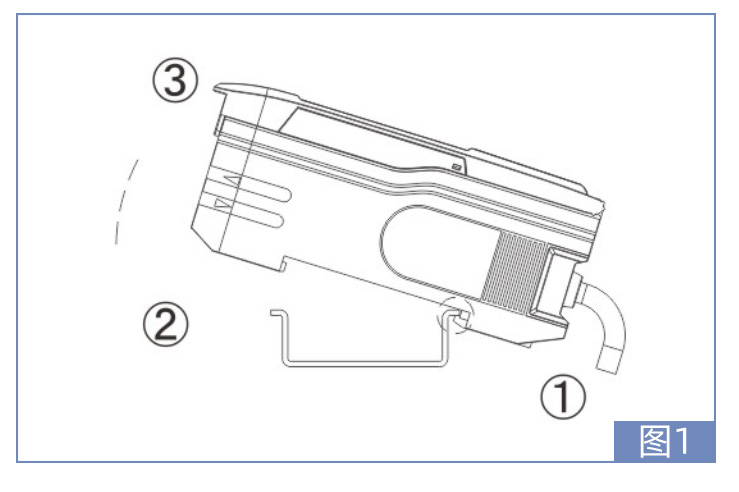

安装在DIN轨道上（图1）

 1、将主机底部的卡槽与轨道对齐，按箭头①的方向推动主机的同时使其往箭头②的方向倾斜；

 2、拆卸传感器的方法是，在朝箭头①的方向推动主机的同时，朝箭头③的方向提升主机。

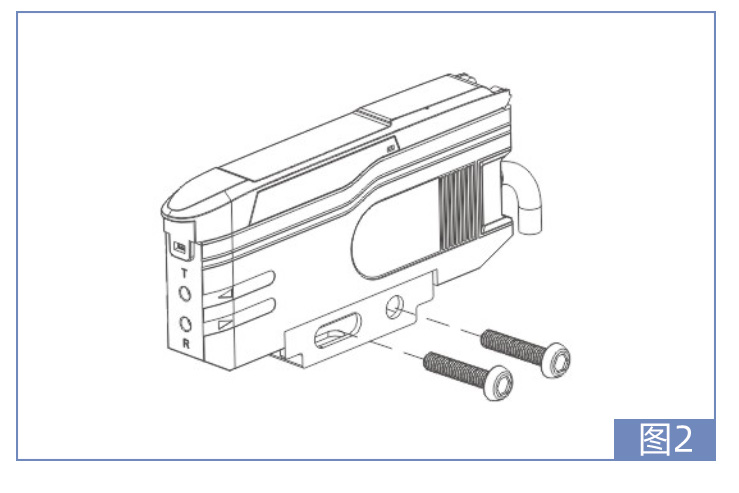

安装到墙壁上(仅适用于主模板)(图2)

 1、将模块放到选配的安装架上，将其安装到一起，并使用两个M3螺钉固定住。

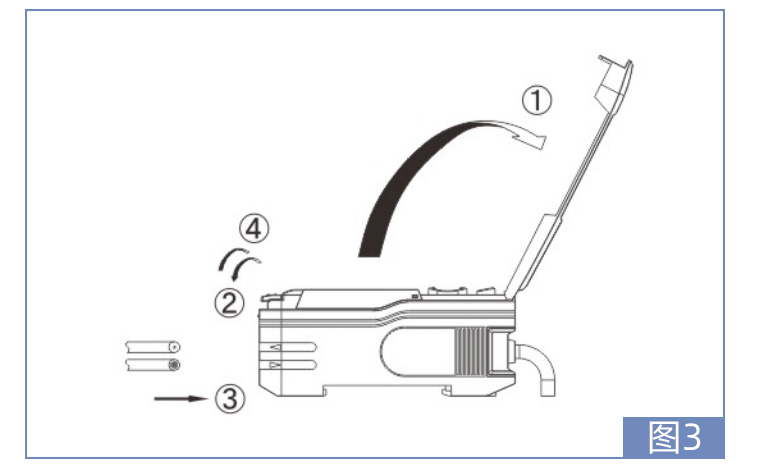

链接光纤模块(图3/图4)

 1、按箭头①所示的方向开启防尘盖；

 2、按箭头②所示的方向往下移光纤锁杆；

 3、将光纤模块记号上标记的长度插入光纤孔；

 4、按箭头④所示的方向往下移光纤锁杆；

 5、如果使用交薄的光纤模块，则需要使用随其提供的转接器；

 6、如果没有连接正确的转接器，则薄型光纤模块将不能正确地检测目标物(转接器随光纤模块提供)；

 7、若将同轴反光型光纤模块连接到放大器上，应将单芯光纤连接到反射器侧，而将  多芯光纤连接到接收器侧。

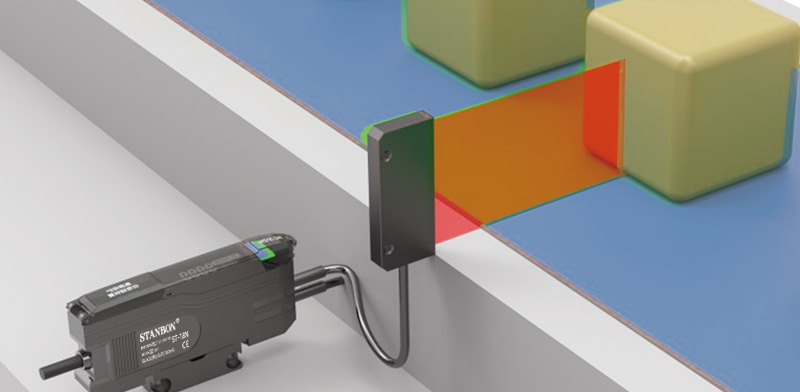

应用案例
