ST-18NH光纤放大器

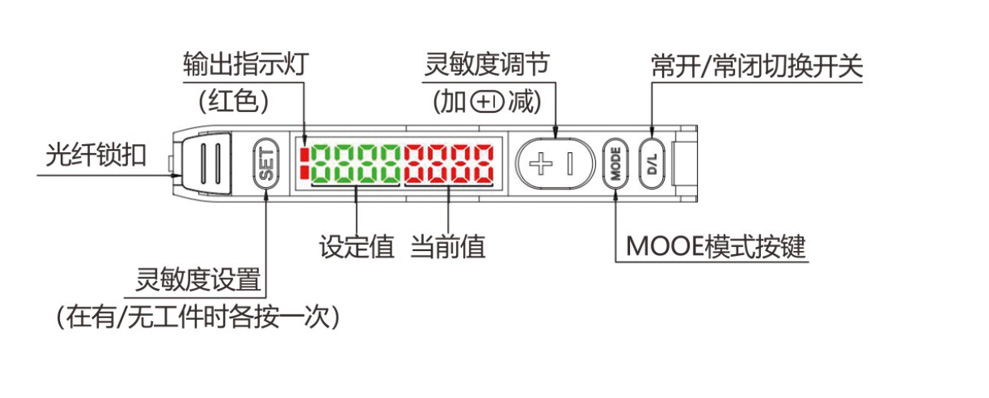

操作面板说明

功能设置

阈值快速设定

手动微调阈值

在阈值快速设定后，可以手动按+键和-键微调绿色

阈值；

阈值微调原则是：无产品照到的红色值 < 绿色设定值 < 照到产品的红色值；建议照到产品的红色值比绿色阈值大20以上。

注：P-1模式下红色值小于100时建议使用P-2

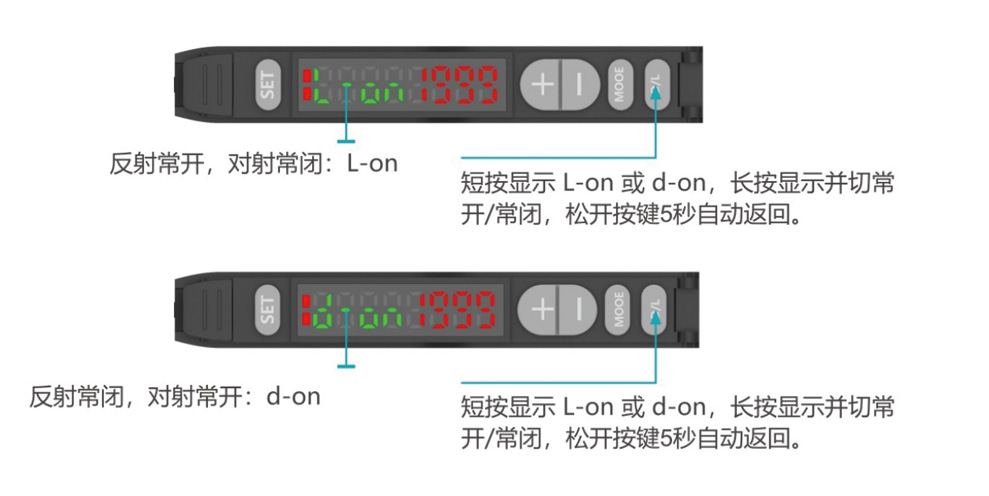

常开/常闭切换

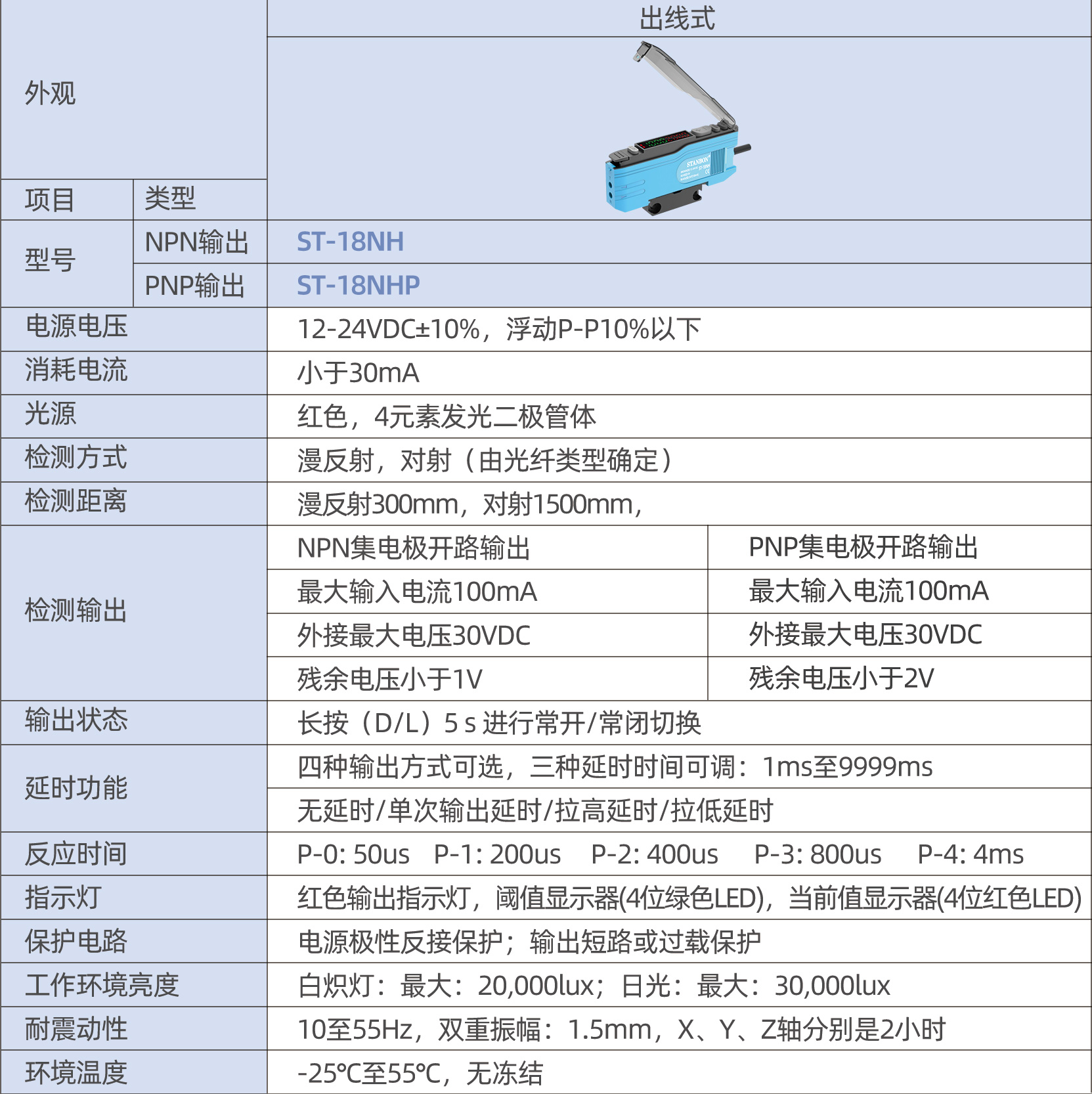

产品参数

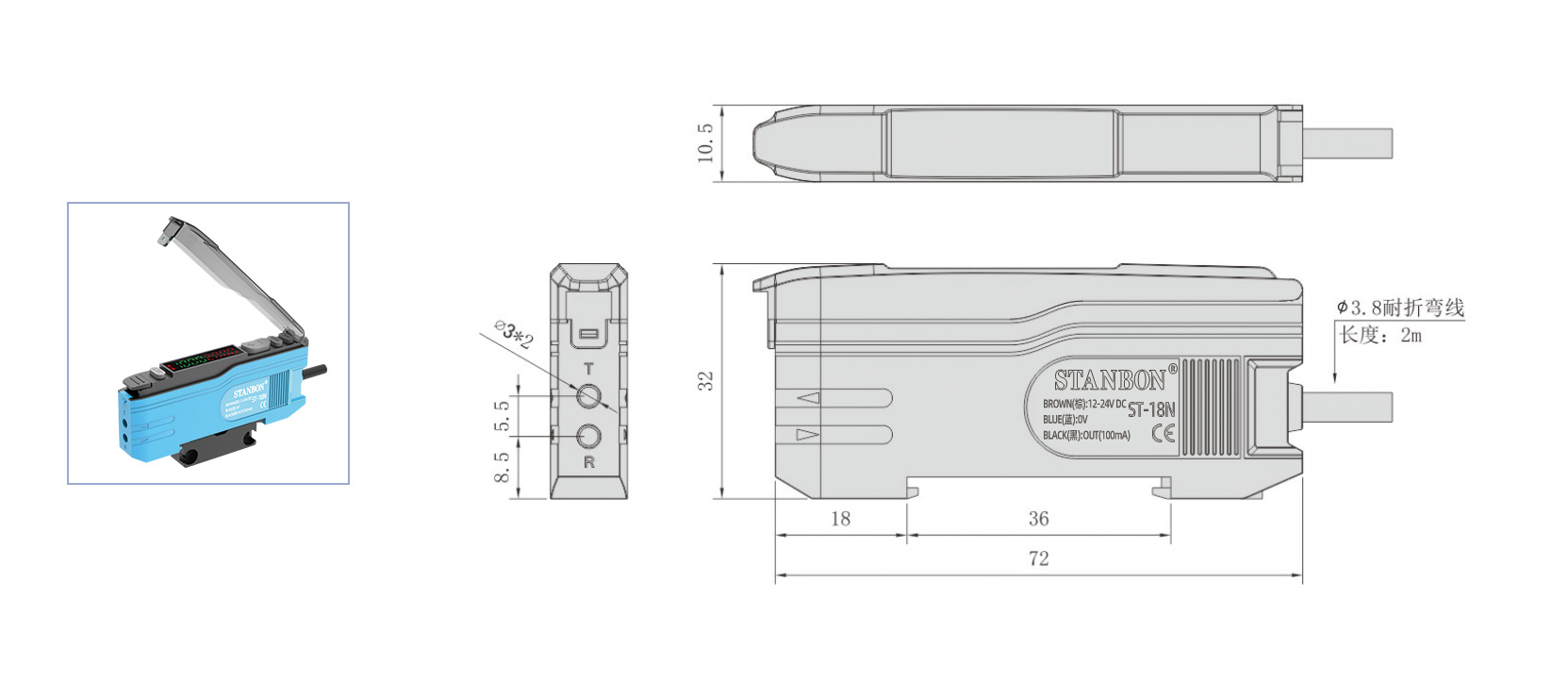

产品尺寸

ST-18NH

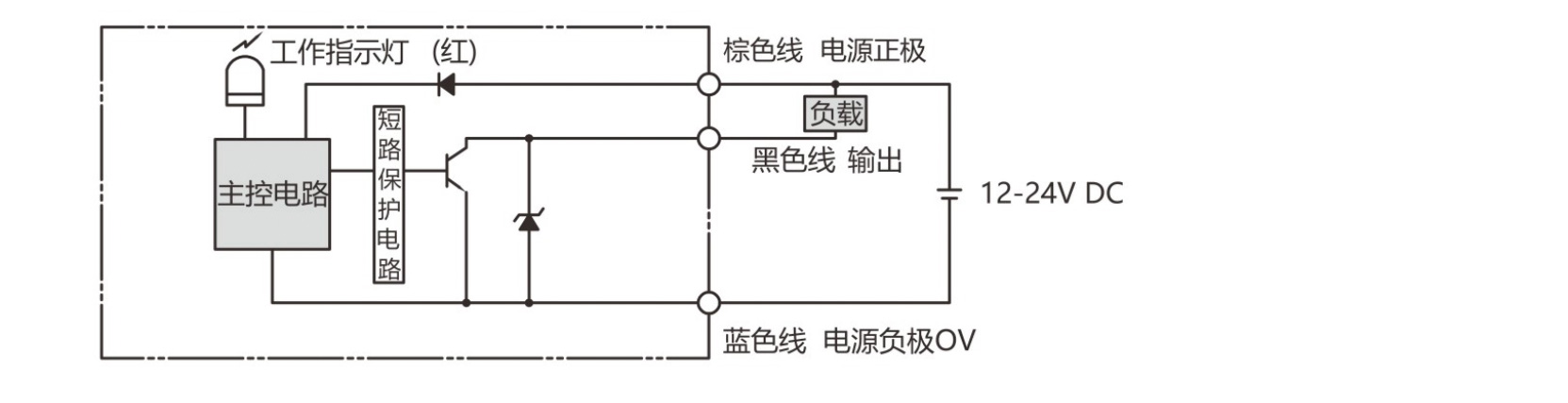

接线图

NPN输出

PNP输出

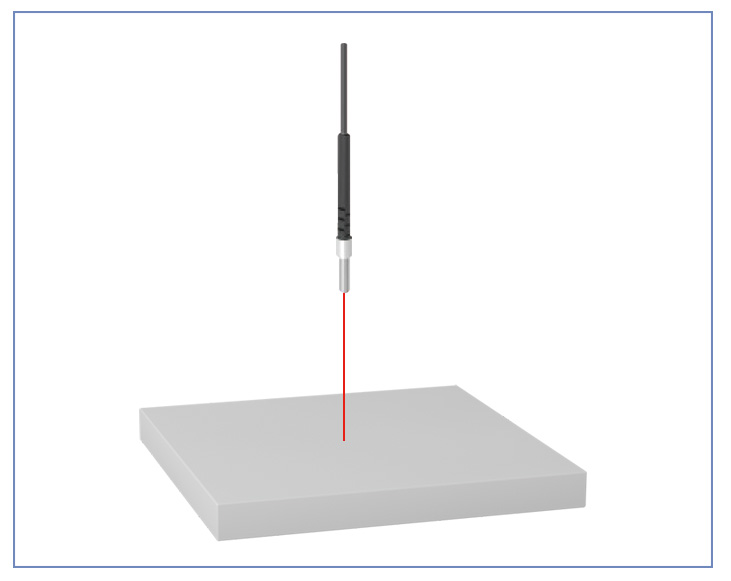

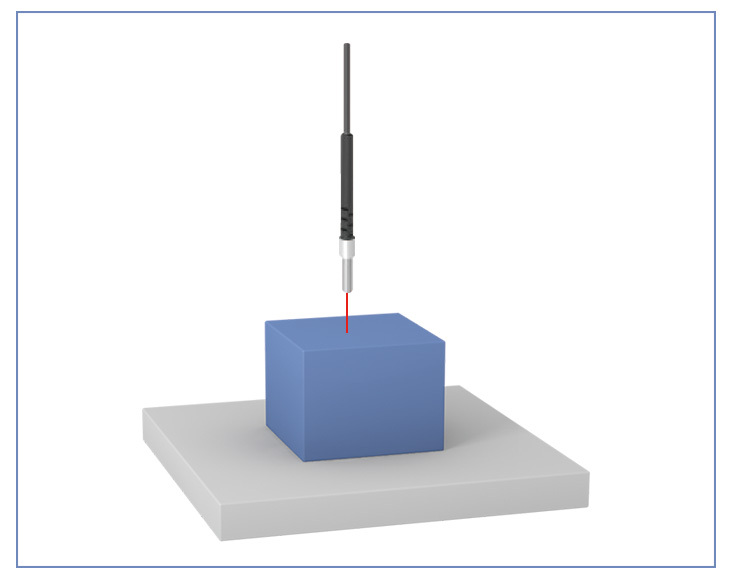

教导实例

第一步

在被测物体上教导设定

第二步

移走被测物体后在教导设定一次

安装步骤

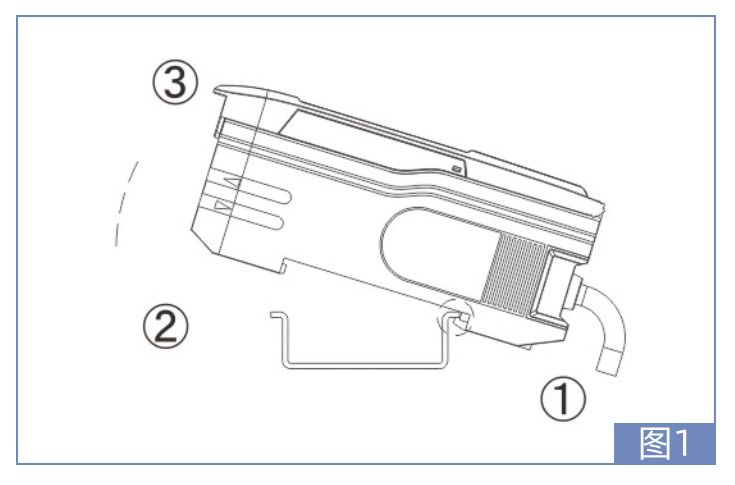

安装在DIN轨道上（图1）

  1、将主机底部的卡槽与轨道对齐，按箭头①的方向推动主机的同时使其往箭头②的方向倾斜；

  2、拆卸传感器的方法是，在朝箭头①的方向推动主机的同时，朝箭头③的方向提升主机。

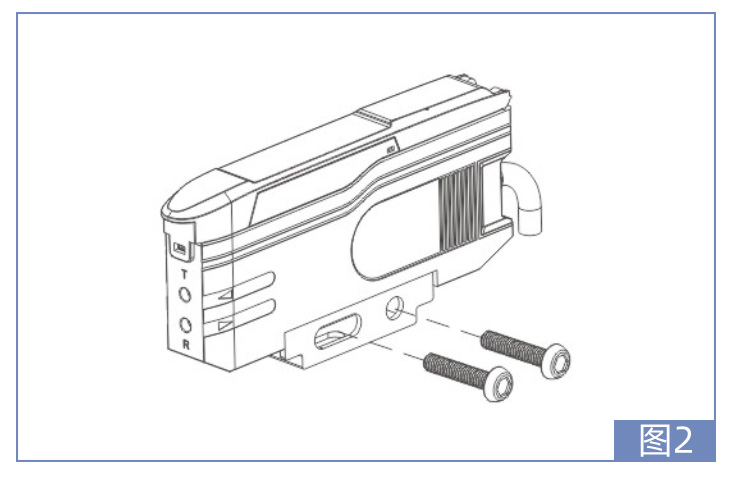

安装到墙壁上(仅适用于主模板)(图2)

  1、将模块放到选配的安装架上，将其安装到一起，并使用两个M3螺钉固定住。

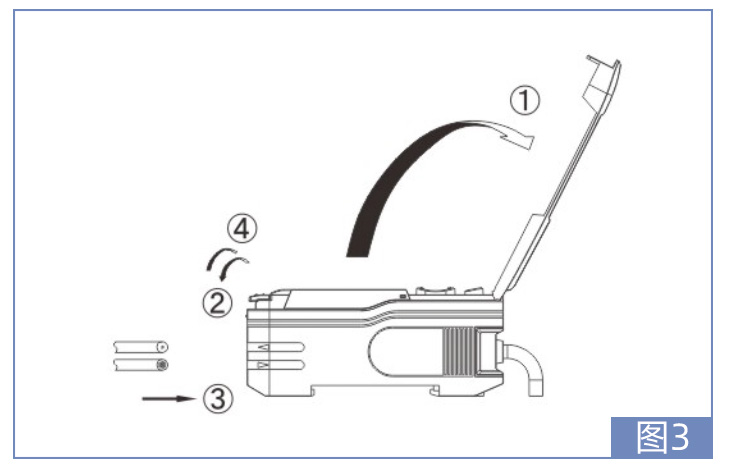

链接光纤模块(图3/图4)

  1、按箭头①所示的方向开启防尘盖；

  2、按箭头②所示的方向往下移光纤锁杆；

  3、将光纤模块记号上标记的长度插入光纤孔；

  4、按箭头④所示的方向往下移光纤锁杆；

  5、如果使用交薄的光纤模块，则需要使用随其提供的转接器；

  6、如果没有连接正确的转接器，则薄型光纤模块将不能正确地检测目标物(转接器随光纤模块提供)；

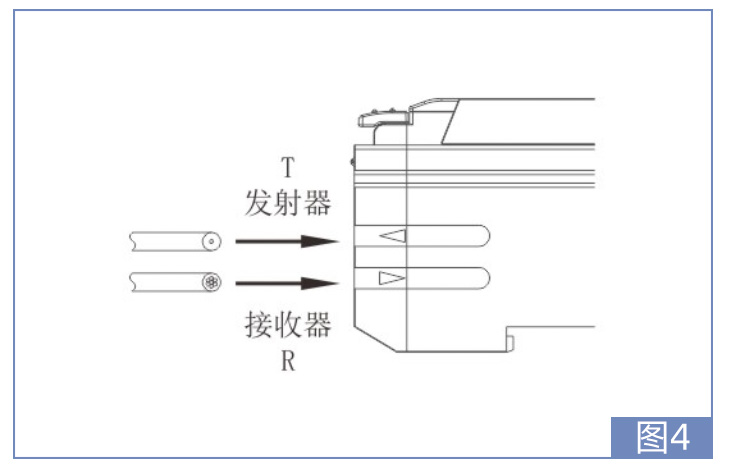

  7、若将同轴反光型光纤模块连接到放大器上，应将单芯光纤连接到反射器侧，而将多芯光纤连接到接收器侧。

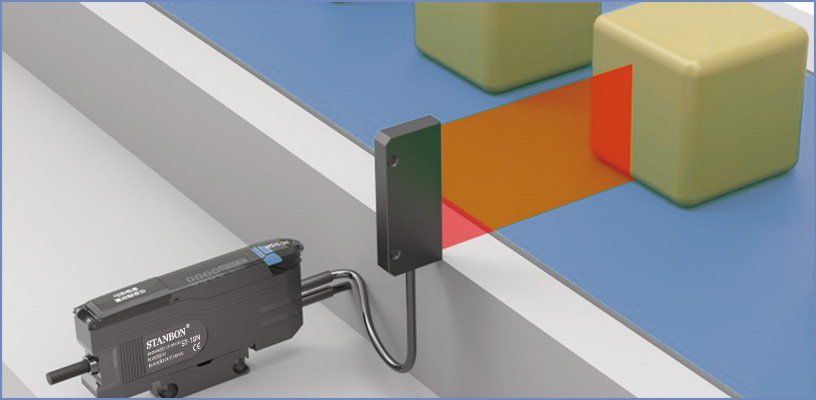

应用案例
